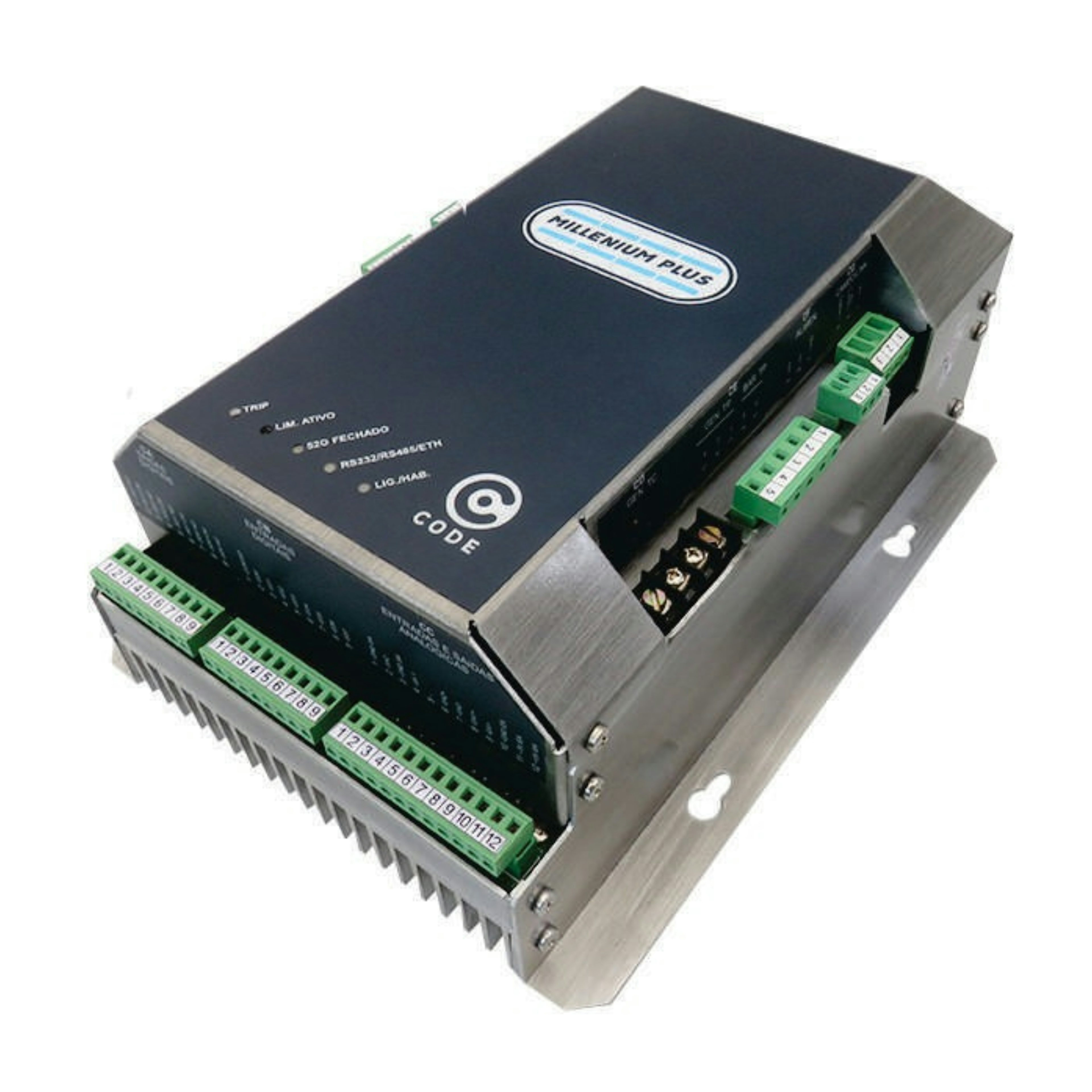

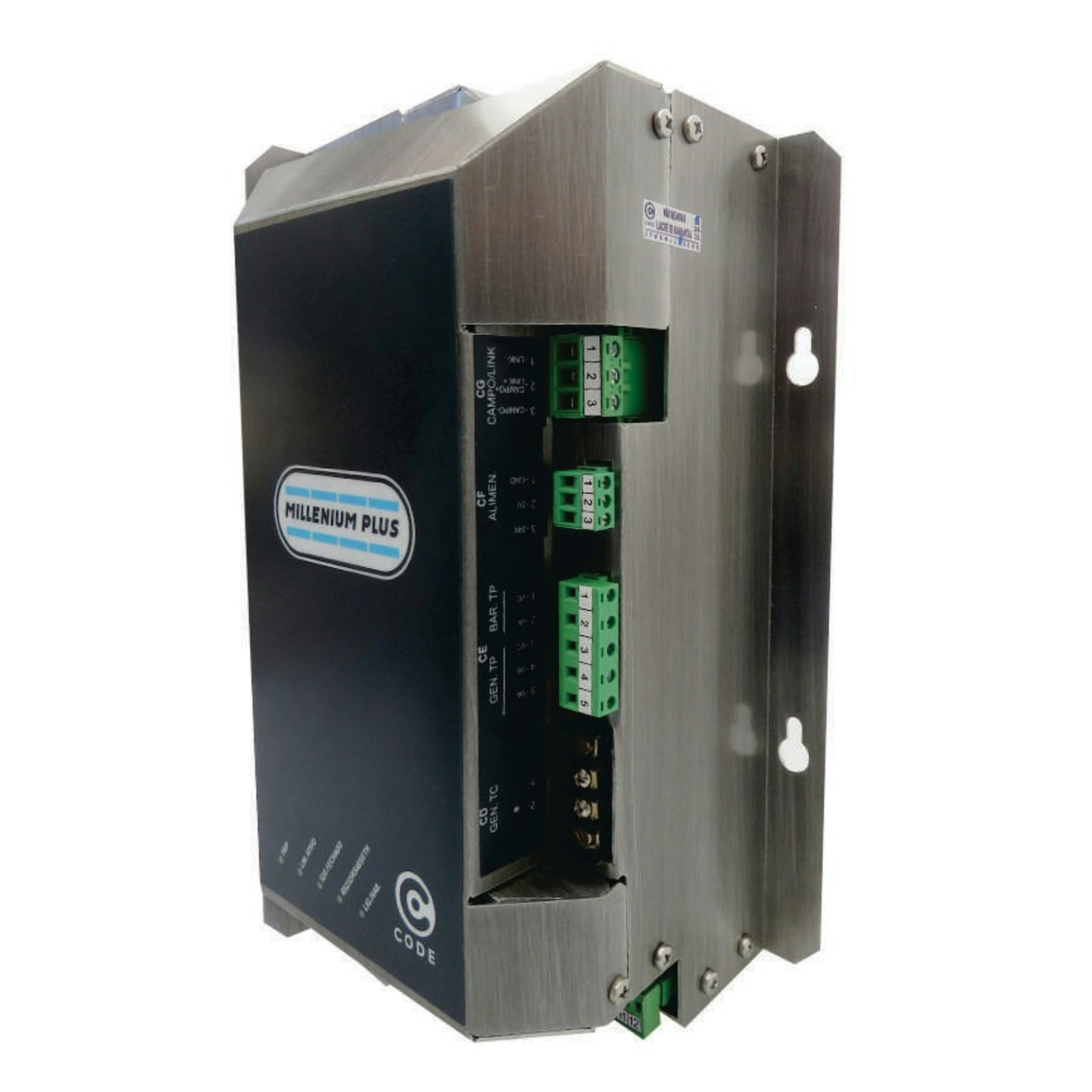

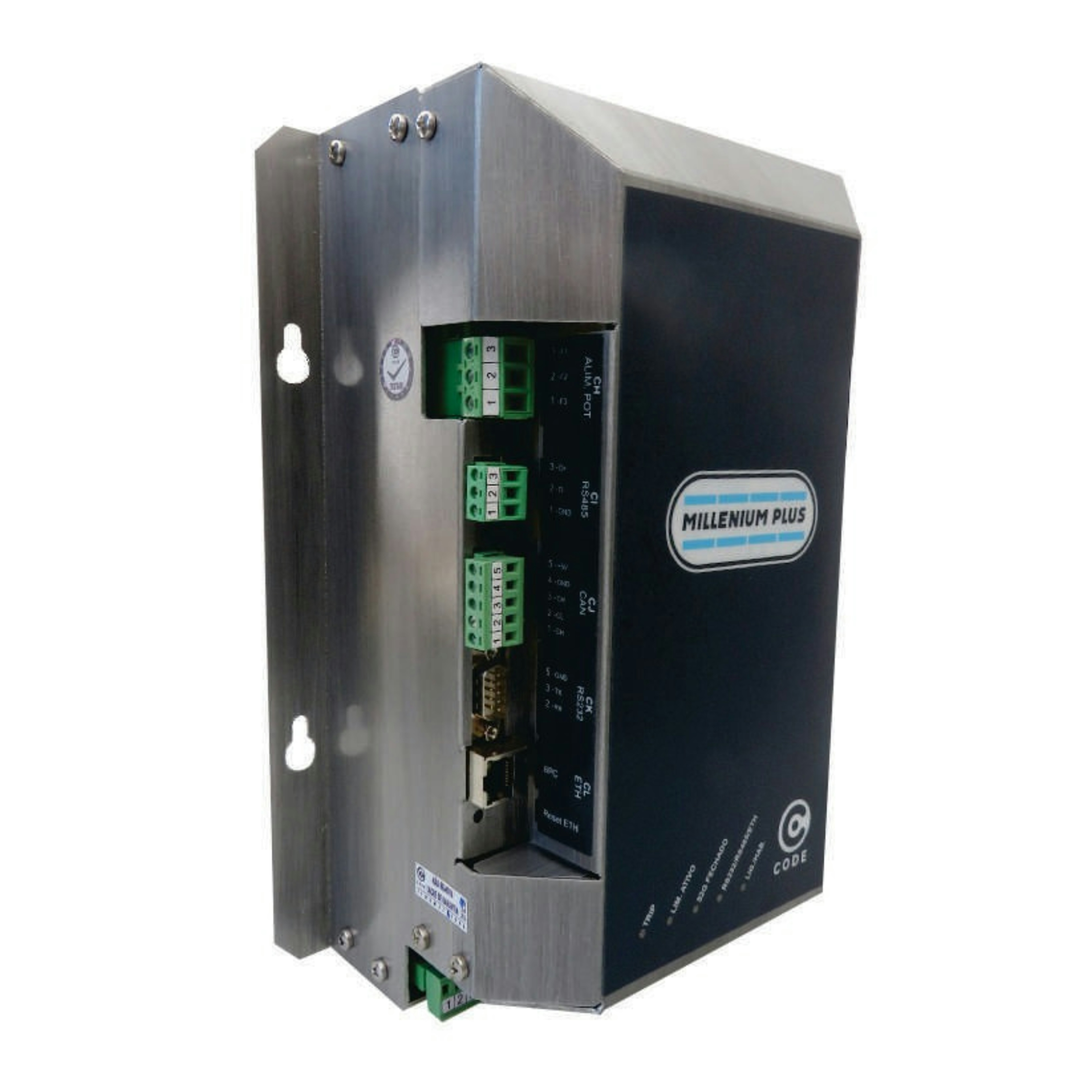

MILLENIUM PLUS MODELO C10
REGULADOR DE TENSÃO DIGITAL COM POTÊNCIA INTEGRADA DO TIPO BUCK COM IGBT
Especificações técnicas
- Regulador de tensão digital com potência integrada do tipo buck com IGBT.
- Características Técnicas:
- Alimentação: 24 Vcc +-20% ;
- Consumo Máximo: 1A;
- Corrente de excitação Nominal: 12Acc (C10) com sobre carga de até 10% por até 4 horas e de 100% por até 1 minuto.
- Circuito de potência com retificador, link e IGBT;
- Aplicação em geradores do tipo brushless, retificador DC via comutação ou com escovas até corrente nominal;
- Ventilação por convecção;
- Tensão de alimentação máxima da potência de 150Vac ou 200Vcc com sobre tensão de até 100% por 10 segundos;
- Sinal de TP gerador: O produto é apto a receber o sinal proveniente do secundário de TPs, sendo secundário nominal de 115 Vca. São dois sinais (3 cabos) para operação em delta aberto ou somente um sinal para uso de somente um TP.
- Sinal de TP barra: Sinal de 115 Vac para leitura a tensão da barra, afim de da tensão gerador seguir a tensão da barra no momento do sincronismo.
- Sinal de TC: O produto é apto a receber o sinal proveniente do secundário de um TC, sendo ele nominal de 5 Aca ou 1 Aca (Versão de hardware especifico);
- Entradas Digitais: 8 entradas digitais configuráveis; Funções das entradas: Trip Externo, Habilita, Retorno 52G, Retorno 52G auxiliar, Mais Tensão, Menos Tensão, Reset e Habilita sincronismo.
- Saídas Digitais: 4 Saídas de contato seco 10 A/120 Vca resistivo, sendo 1 saída com contato NA/NF e 3 com contato NA. Saídas configuráveis com as seguintes funções: Trip, Sempre Ligada, limitador ativo, estado entrada digital 52G e 52G auxiliar.
- Comunicação Serial: 1 porta RS485 e 1 porta 232 com protocolo ModBus RTU;
- Comunicação Ethernet: 1 porta com suporte a 4 conexões simultânea com o protocolo modbus TCP.
- Comunicação CAN: 1 porta para acionamento de potência externa ou redundância de reguladores. (Consultar Automatronic sobre esses recursos).
- Modos de operação: PWM constante (malha aberta), Corrente Campo, Corrente Estator, Droop, Reativo constante, FP constante e Tensão Constante;
- Limitadores: Corrente de Campo, U/F, Curva P&Q;
- Proteções: Sobre e Sub Tensão, Sobre e Sub Frequência, Sobre Corrente de Campo, Pré-excitação Excessiva, Perda de Campo (alta impedância), Diodo Girante em Aberto, Diodo Girante em Curto, Potência Inversa, Baixa Impedância de Campo.
- Resolução (indicação): 1 Vca / 0,01 Hz / 1 Aca / 0.0001 FP / 0.01 Acc;
- Peso aproximado: 2,7 kg (C10).
- Dimensões: 220x118x300 mm (C10) (Largura x Altura x Comprimento);
- Temperatura de Operação: 10 a 60 °C;
- Entradas Analógicas: 2 Entradas analógicas configurareis de 0 a 5V ou -5 a 5V ou 0 a 9V ou -9 a 9V ou 0 a 10V ou -10 a 10V ou 1 a 5V.
- Saídas Analógicas: 2 Saídas de 4 a 20mA para leitura de via sinal analógico de Potencia ativa, reativa e aparente, fator de potencia, corrente e tensão de estator, corrente e tensão de campo, tensão da barra, frequência gerador e entrada analógica 1 e 2.
- Fasores dos sinais de tensão e correntes CA.
- Distorção harmônica dos sinais de tensão e corrente CA e corrente de campo.
- Configuração independente da proteção por curto ou abertura de diodo girante.
- Comutação entre os modos de controle suave, sem varições bruscas na corrente de campo.
- Leds indicadores de Comunicação, Trip, Habilitado/ligado, 52G Fechado e Limitadores Ativo.
- Fixação em fundo de painel com 100% dos conectores montados na parte frontal do equipamento assim otimizando o uso do painel.
- Interface: IHM com protocolo ModBus RTU e supervisório (Opcionais);
- Processador embarcado no produto: ARM® Cortex® -M4 de 32 bits com núcleo FPU;
